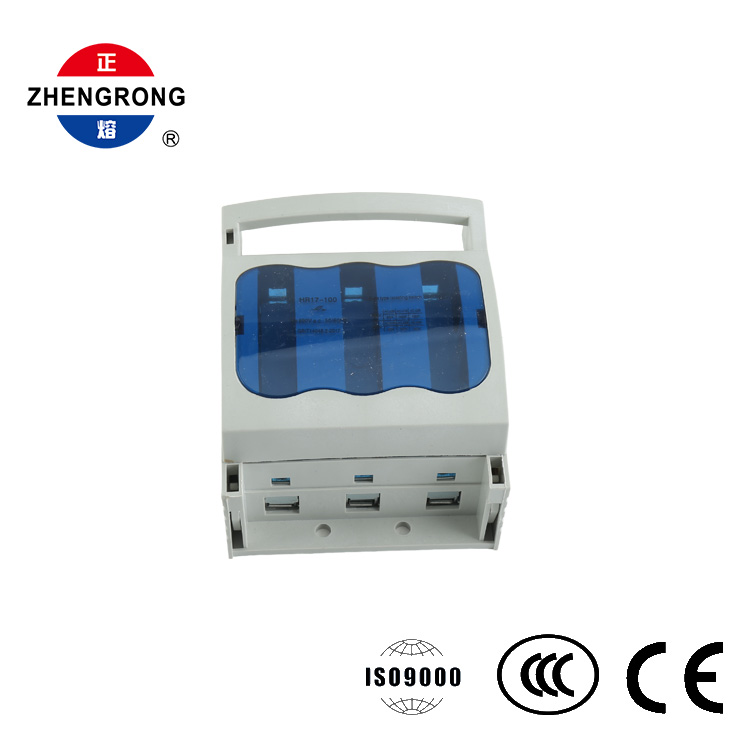

3 পোল ফিউজ সুইচ সংযোগ বিচ্ছিন্নকারী 100A 690V DIN রেল

ZHENGRONG HR17-100 ফিউজ সুইচ সংযোগ বিচ্ছিন্নকারী একটি কমপ্যাক্ট, পেশাদার সুইচিং এবং কম-ভোল্টেজ তিন-ফেজ বিতরণের জন্য সুরক্ষা ডিভাইস। এটি একটি একক ইউনিটে লোড সুইচ, বিচ্ছিন্ন সুইচ এবং শর্ট-সার্কিট সুরক্ষা, উপাদানগুলি হ্রাস এবং প্যানেল তারের সরলীকরণের কাজগুলিকে একত্রিত করে।

3-মেরু নকশা সার্কিটের তিনটি পর্যায়কে রক্ষা করে। এটিকে 690V এ 100A রেট দেওয়া হয়েছে এবং এটি GB/T 14048.3-2017-এর সাথে সঙ্গতিপূর্ণ, স্ট্যান্ডার্ড নামকরণ অনুসারে একটি ফিউজ-সুইচ-বিচ্ছিন্নকারী হিসাবে চিহ্নিত।

ডিজাইন ও অপারেশন

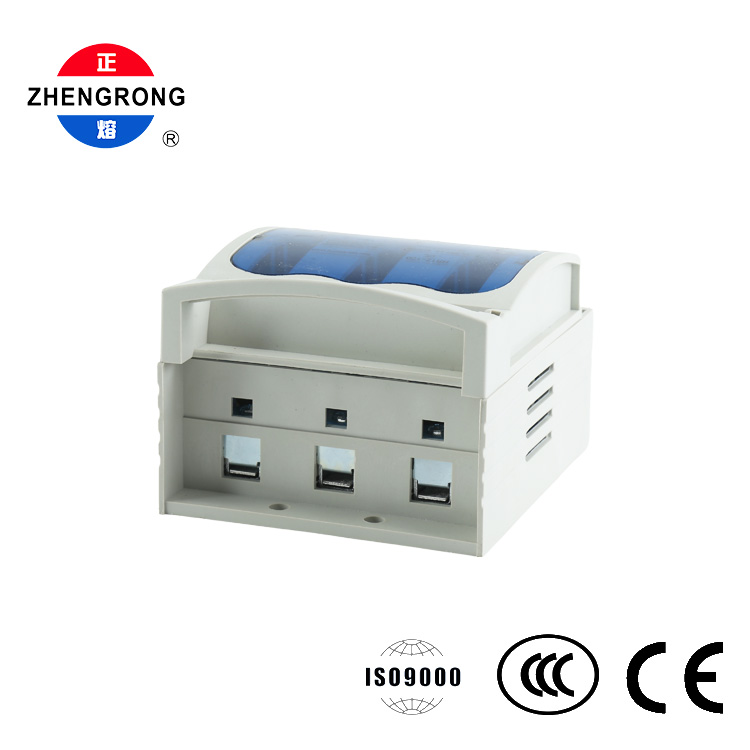

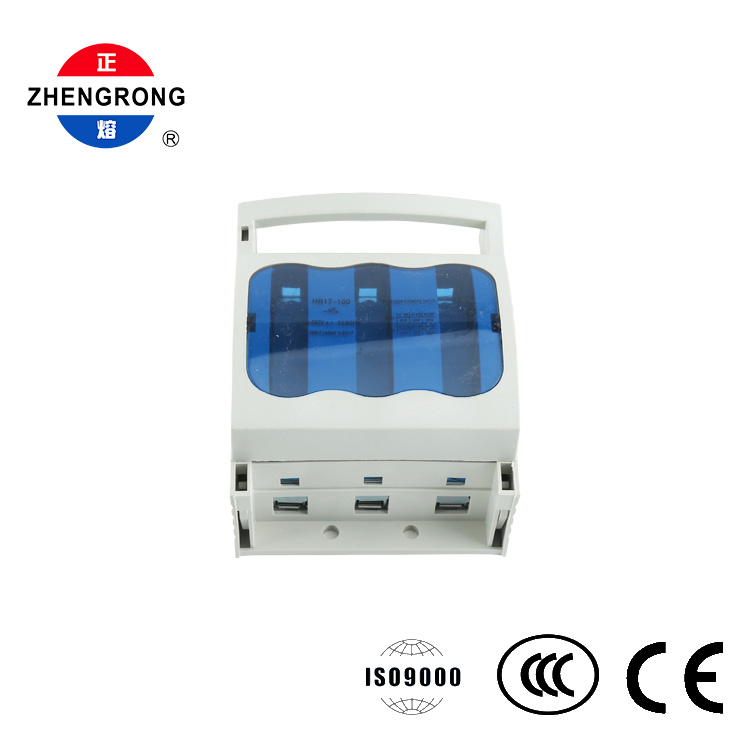

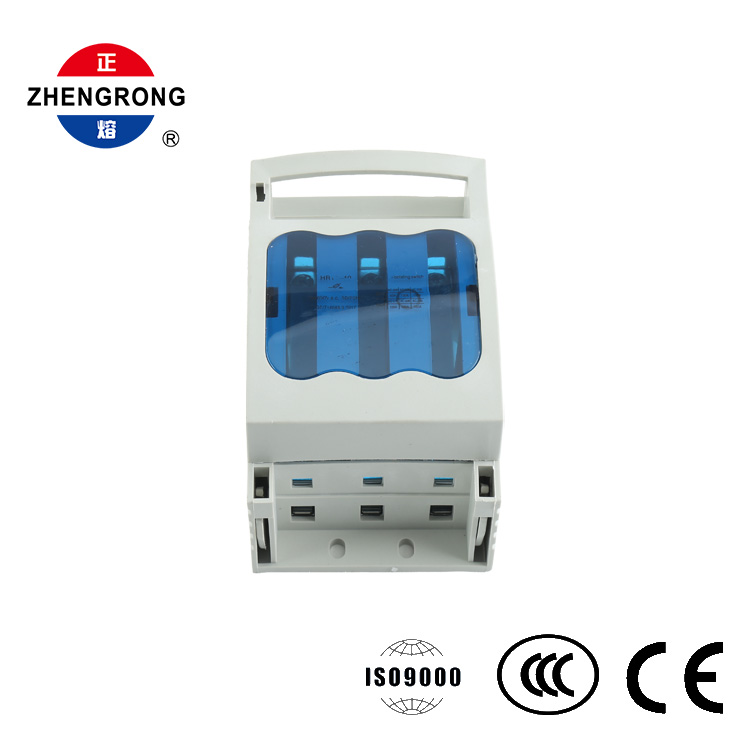

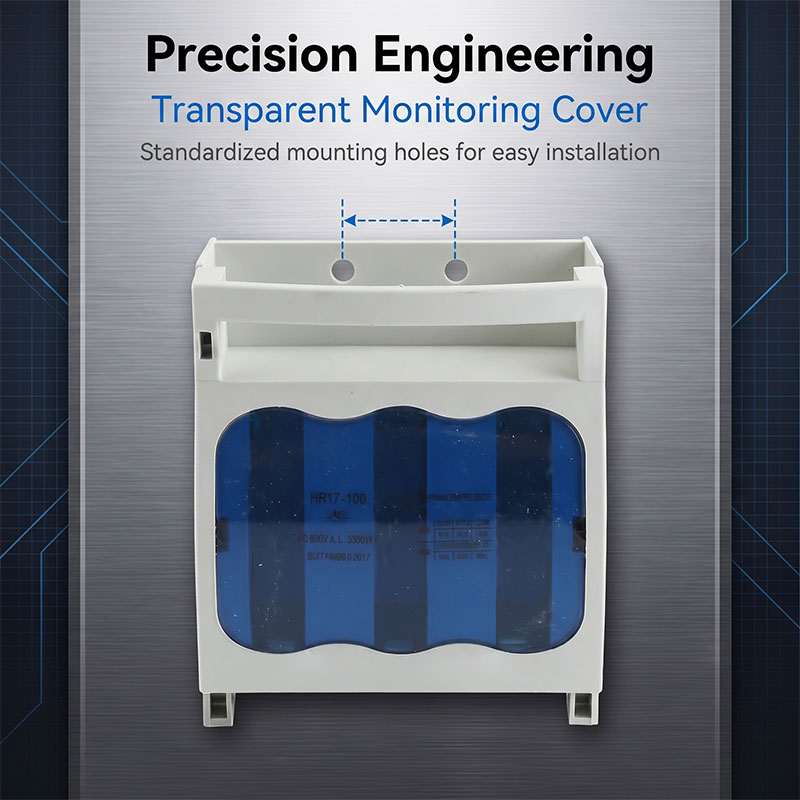

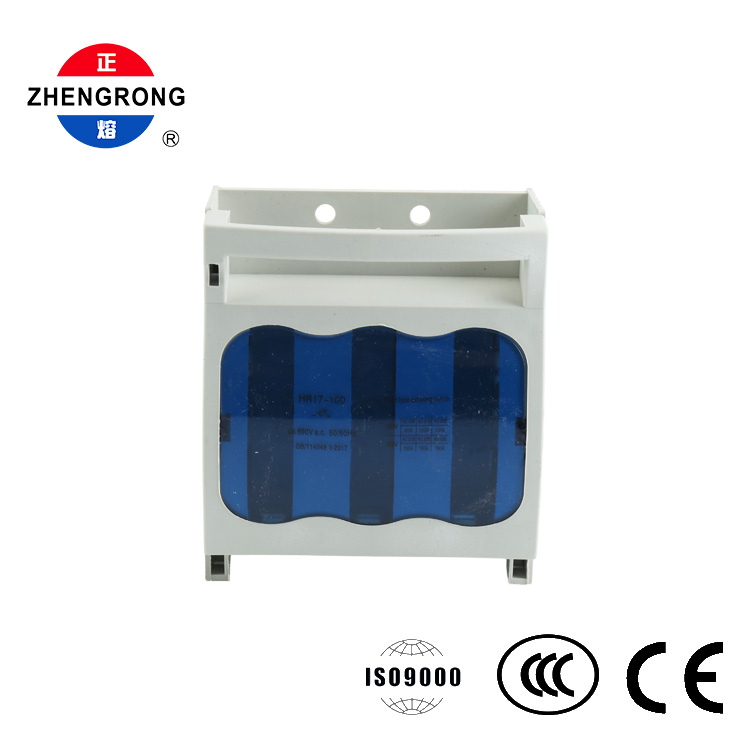

ইউনিটটিতে একটি বেস এবং একটি খোলাযোগ্য উপরের কভার রয়েছে যার শীর্ষে একটি সমন্বিত অনুভূমিক হ্যান্ডেল রয়েছে। হ্যান্ডেলটি ম্যানুয়াল মেক/ব্রেক অপারেশনের জন্য একটি আরামদায়ক গ্রিপ প্রদান করে, যখন কভারের স্বচ্ছ নীল উইন্ডোটি অপারেটরদের ইউনিটটি না খুলে এক নজরে ফিউজের অবস্থা পরীক্ষা করতে দেয়।

ড্রয়ার-স্টাইলের কভারটি দ্রুত ফিউজ পরিদর্শন এবং প্রতিস্থাপনের জন্য খোলে। উচ্চ যান্ত্রিক শক্তি, নিরোধক এবং তাপ প্রতিরোধের জন্য রিইনফোর্সিং পাঁজর সহ রিইনফোর্সড ফ্লেম-রিটার্ড্যান্ট ইঞ্জিনিয়ারিং প্লাস্টিক (নাইলন বা পিবিটি গ্রেড) থেকে আবাসনটি তৈরি করা হয়েছে।

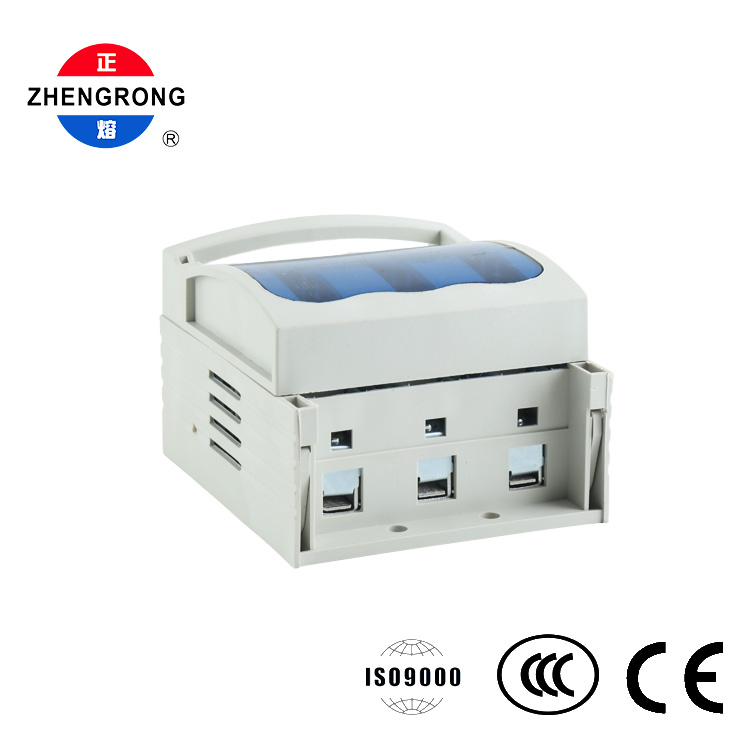

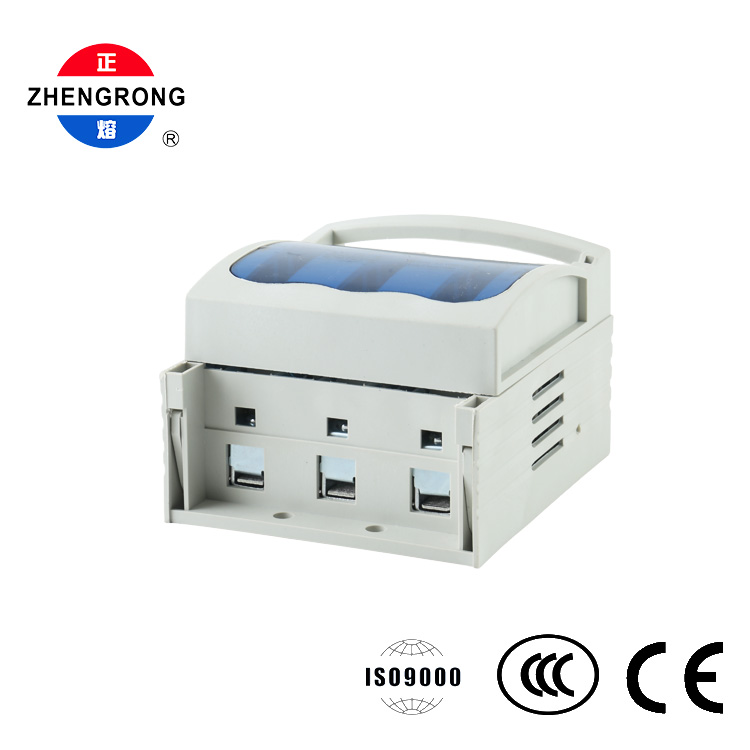

নিরাপদ, রক্ষণাবেক্ষণ-বান্ধব তারের ফিক্সিংয়ের জন্য স্ক্রু-বাতা সংযোগ সহ তিনটি নীচের টার্মিনালের মাধ্যমে ওয়্যারিং করা হয়। ইনস্টলেশনের জন্য, বেস দুটি বিকল্প অফার করে: স্ট্যান্ডার্ড 35 মিমি ডিআইএন রেল মাউন্ট করার জন্য সাইড ক্লিপ, বা ক্যাবিনেট মাউন্টিং প্লেটে সরাসরি ফিক্স করার জন্য বেস প্লেটে দুটি বৃত্তাকার স্ক্রু গর্ত। সাইড স্লট এবং ল্যাচগুলি পাশাপাশি মাউন্ট করা বা সহায়ক পরিচিতি যোগ করার অনুমতি দেয়।

বৈশিষ্ট্য

3-ইন-1 ফাংশন

● — একটি কমপ্যাক্ট ইউনিটে লোড সুইচিং, বিচ্ছিন্নতা এবং শর্ট-সার্কিট সুরক্ষা।

3-মেরু তিন-ফেজ সুরক্ষা

● — তিন-ফেজ লোডের জন্য সমস্ত পর্যায়গুলির একযোগে সুরক্ষা।

দৃশ্যমান বিরতি বিচ্ছিন্নতা

● — খোলা থাকা অবস্থায় সংযোগ বিচ্ছিন্ন করার বিন্দু পরিষ্কার করুন, নিরাপদ রক্ষণাবেক্ষণ এবং জরুরি শাটডাউন নিশ্চিত করুন।

স্বচ্ছ নীল জানালা

● — কভার না খুলে এক নজরে ফিউজের অবস্থা দৃশ্যমান।

ড্রয়ার-টাইপ হ্যান্ডেল

● — আরামদায়ক, নির্ভরযোগ্য ম্যানুয়াল সুইচিংয়ের জন্য প্রশস্ত অনুভূমিক গ্রিপ।

ডুয়াল মাউন্ট অপশন

● — নমনীয় ইনস্টলেশনের জন্য 35 মিমি ডিআইএন রেল ক্লিপ বা স্ক্রু ফিক্সিং।

চাঙ্গা শিখা-retardant হাউজিং

● — উচ্চ শক্তি, নিরোধক এবং তাপ প্রতিরোধের জন্য পাঁজর সহ নাইলন/PBT ইঞ্জিনিয়ারিং প্লাস্টিক।

সুরক্ষিত স্ক্রু-বাতা টার্মিনাল

● — সহজ রক্ষণাবেক্ষণ অ্যাক্সেস সহ নির্ভরযোগ্য ওয়্যারিং।

প্রসারণযোগ্য নকশা

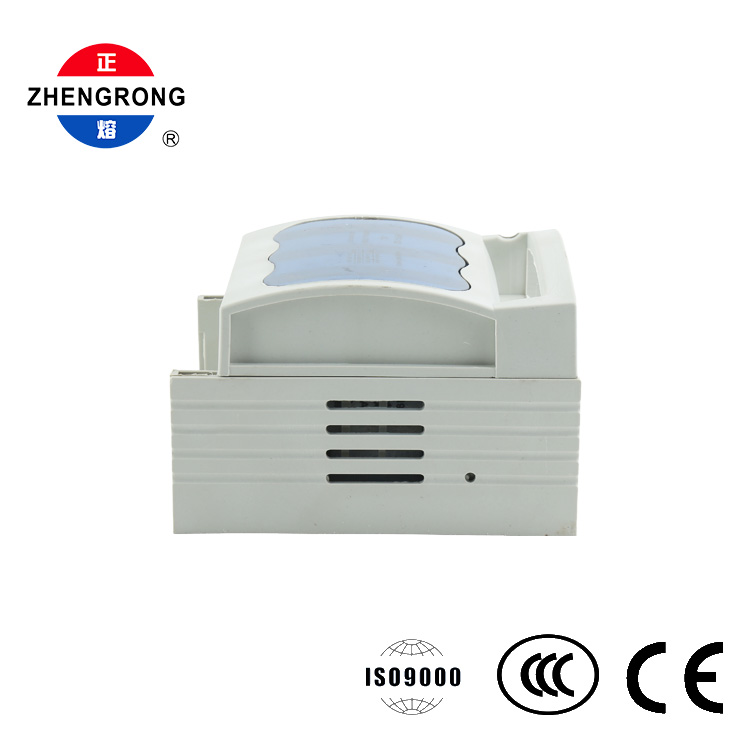

● — পাশের স্লট এবং ল্যাচগুলি পাশাপাশি মাউন্ট করা এবং অক্জিলিয়ারী পরিচিতিগুলিকে সমর্থন করে৷

গুণমান প্রত্যয়িত

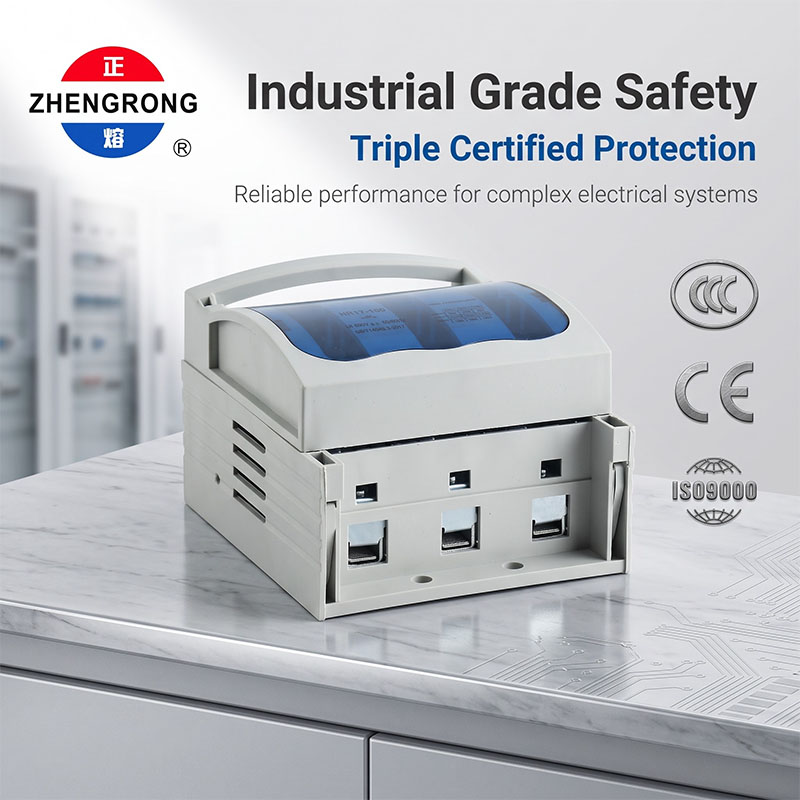

● — GB/T 14048.3-2017 অনুগত; ISO9000, CCC এবং CE প্রত্যয়িত।

● ফ্যাক্টরি পাওয়ার ডিস্ট্রিবিউশন বক্স এবং কন্ট্রোল ক্যাবিনেট

● বাণিজ্যিক ভবনগুলিতে প্রধান বিতরণ প্যানেল এবং শাখা-সার্কিট সুরক্ষা

● মোটর এবং ট্রান্সফরমারের জন্য বিদ্যুৎ সংযোগ বিচ্ছিন্ন এবং শর্ট-সার্কিট সুরক্ষা

● শিল্প কারখানায় নিম্ন-ভোল্টেজ বিতরণ ব্যবস্থা

● মোটর নিয়ন্ত্রণ কেন্দ্র

● রক্ষণাবেক্ষণ বিচ্ছিন্নতা এবং জরুরী স্যুইচিং

● প্যানেল নির্মাতা, বৈদ্যুতিক ঠিকাদার এবং উদ্ভিদ রক্ষণাবেক্ষণ দল
