সংযোগ বিচ্ছিন্ন করা সুইচ

2, ক্যাটাগরি 1: ফিউজ বেস (ফিউজ সাপোর্টিং কম্পোনেন্ট)

প্রতিনিধি মডেল: NH00 সিরিজ (160A, 500V/690V)

পজিশনিং: বিশুদ্ধ ফিউজ সমর্থন/প্রতিস্থাপন ডিভাইস, সুইচ মেকানিজমকে একীভূত করে না, ছুরি সুইচ বা উচ্চ-স্তরের সুইচের সাথে ব্যবহার করা প্রয়োজন।

বৈশিষ্ট্য: ছুরি টাইপ ফিউজ ইনস্টলেশন কাঠামো, 35 মিমি ডিআইএন রেল টুল বিনামূল্যে ইনস্টলেশন, ফিউজ অবস্থা রিয়েল-টাইম দেখার জন্য নীল স্বচ্ছ পর্যবেক্ষণ উইন্ডো, শিখা-প্রতিরোধী ইঞ্জিনিয়ারিং প্লাস্টিকের শেল।

প্রয়োগ: কম-ভোল্টেজ বিতরণ ক্যাবিনেট এবং বৈদ্যুতিক নিয়ন্ত্রণ বাক্সে ফিউজগুলির ইনস্টলেশন এবং দ্রুত প্রতিস্থাপন, সার্কিটের জন্য ওভারলোড/শর্ট সার্কিট সুরক্ষা পয়েন্ট হিসাবে পরিবেশন করা।

3, বিভাগ 2: ফিউজ টাইপ আইসোলেটিং সুইচ (বিচ্ছিন্ন সুইচ ফিউজ গ্রুপ)

"সুইচ অন/অফ+আইসোলেশন+ফিউজ সুরক্ষা" একত্রিত করুন, নো-লোড বা লোড অবস্থায় সার্কিট সংযোগ করুন, বহন করুন এবং সংযোগ বিচ্ছিন্ন করুন এবং ফিউজের মাধ্যমে ওভারলোড/শর্ট সার্কিট সুরক্ষা প্রদান করুন; যখন সুইচ খোলা হয়, রক্ষণাবেক্ষণের নিরাপত্তা নিশ্চিত করতে একটি স্পষ্ট দৃশ্যমান ব্রেকপয়েন্ট তৈরি হয়। গঠন এবং সিরিজের উপর ভিত্তি করে দুটি বিভাগে বিভক্ত:

3.1 HR6 সিরিজ (ব্লেড টাইপ/ওপেন টাইপ)

প্রতিনিধি মডেল: HR6-160/30 (160A, 660V, 50Hz)

অবস্থান: স্বজ্ঞাত গঠন এবং সহজ রক্ষণাবেক্ষণ সহ ক্লাসিক খোলার ছুরি টাইপ বিচ্ছিন্নতা সুইচ ফিউজ গ্রুপ।

বৈশিষ্ট্য: ছুরির সুইচ অন/অফ স্ট্রাকচার, সিলভার প্লেটেড কপার কন্টাক্ট, টপ হ্যান্ডেল অপারেশন, ছয়টি টার্মিনাল ওয়্যারিং (প্রতি ফেজে একটি এবং একটি আউট), স্ক্রু প্যানেল ইনস্টলেশন।

আবেদন: শিল্প/বাণিজ্যিক বিতরণ প্রধান সুইচ বা শাখা সুইচ, মোটর শাখা সুরক্ষা এবং বিচ্ছিন্নতা।

3.2 HR17 সিরিজ (বন্ধ মডুলার, প্রধান সিরিজ)

প্রতিনিধি মডেল: HR17-100/HR17-160/HR17-250/HR17-400/HR17-630

পজিশনিং: মডুলার এনক্লোজড ফিউজ টাইপ আইসোলেশন সুইচ, রেটেড কারেন্ট অনুযায়ী গ্রেড করা, 100A থেকে 630A পর্যন্ত মাঝারি থেকে উচ্চ কারেন্টের প্রয়োজনীয়তা কভার করে, প্রোডাক্ট লাইনের প্রধান সিরিজ।

সাধারণ বৈশিষ্ট্য: ওয়াইড টপ হ্যান্ডেল/হ্যান্ডেল অপারেশন, গলিত কোর, দৃশ্যমান ব্রেকপয়েন্ট আইসোলেশন, ফ্লেম-রিটার্ড্যান্ট ইঞ্জিনিয়ারিং প্লাস্টিক শেল, 35 মিমি ডিআইএন রেল বা স্ক্রু প্যানেল/বাসবার ইনস্টলেশনের জন্য সমর্থন, 50/60Hz মডেলের কম্প্যাডিবিলিটি (50/60Hz) চেক করার জন্য কভার খোলার প্রয়োজন ছাড়াই নীল (সেমি) স্বচ্ছ পর্যবেক্ষণ উইন্ডো।

বর্তমান দ্বারা বিভক্ত:

HR17-100 (100A): ছোট এবং মাঝারি বর্তমান শাখা, ফ্লিপ বা ড্রয়ার হ্যান্ডেলের দুটি সংস্করণ, বিতরণ বাক্স/কন্ট্রোল ক্যাবিনেটের শাখা সুরক্ষার জন্য উপযুক্ত;

HR17-160 (160A): ছোট এবং মাঝারি বর্তমান প্রধান/শাখা সার্কিটের জন্য উপযুক্ত, রেল ইনস্টলেশন সমর্থন করে এবং মোটর এবং যান্ত্রিক শক্তি সুরক্ষার জন্য উপযুক্ত;

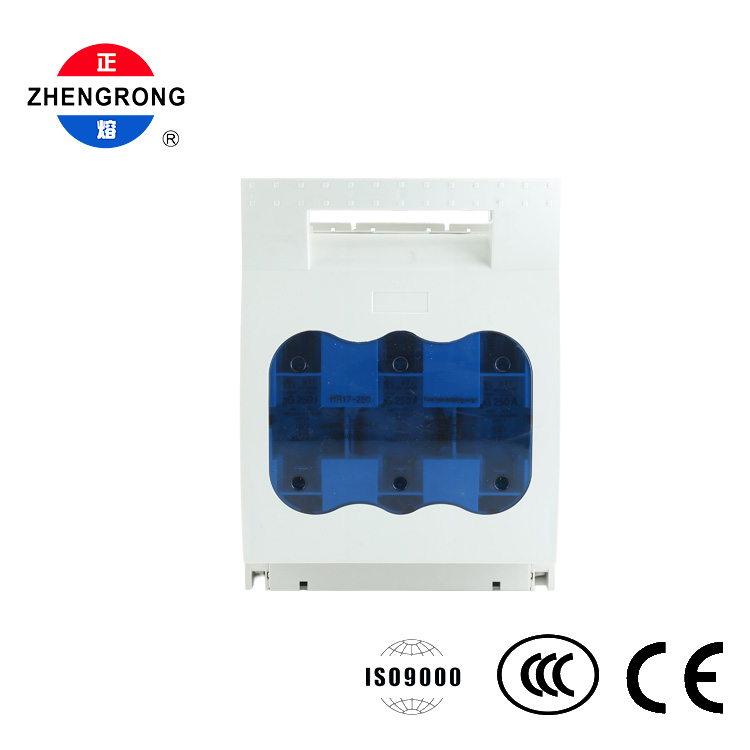

HR17-250 (250A): মাঝারি বর্তমান সার্কিট, ট্রিপল আর্চ উইন্ডো, কারখানার ওয়ার্কশপ এবং বাণিজ্যিক ভবনগুলিতে বিদ্যুৎ বিতরণের জন্য উপযুক্ত;

HR17-400 (400A): উচ্চ কারেন্ট প্রধান সার্কিট, তিনটি আর্ক উইন্ডো, পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেটের প্রধান সুইচের জন্য উপযুক্ত;

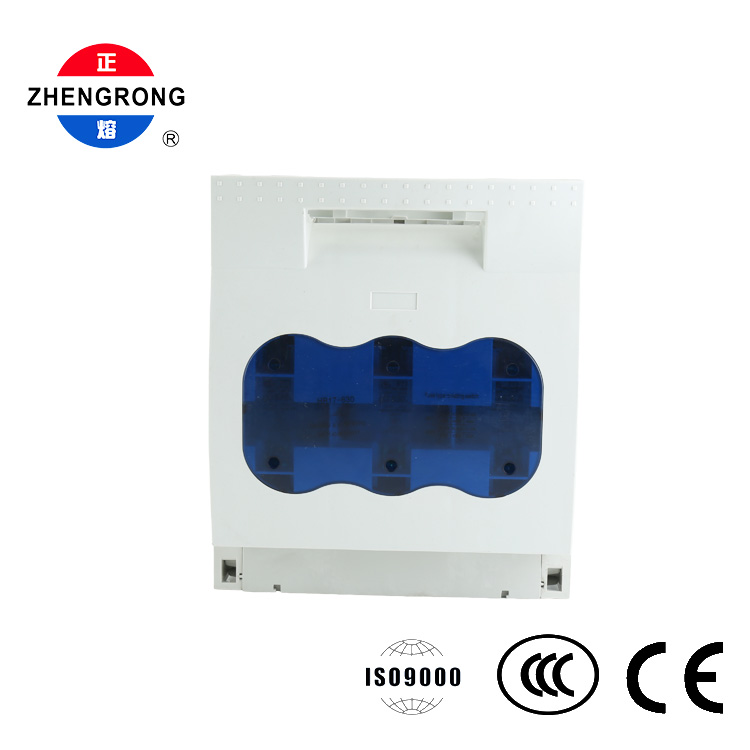

HR17-630 (630A): আল্ট্রা হাই কারেন্ট প্রধান সার্কিট, PA66 ফ্লেম-রিটার্ড্যান্ট শেল, কপার বার অভ্যন্তরীণ উপাদান, ভারী-শুল্ক অ্যাপ্লিকেশন যেমন লো-ভোল্টেজ সুইচগিয়ার এবং ক্যাপাসিটর ক্ষতিপূরণ ক্যাবিনেটের জন্য উপযুক্ত।

অ্যাপ্লিকেশন: ফ্যাক্টরি পাওয়ার ডিস্ট্রিবিউশন ক্যাবিনেট, লো-ভোল্টেজ সুইচগিয়ার, মোটর কন্ট্রোল সেন্টার (MCC), বাণিজ্যিক ভবন/হাসপাতাল/ডেটা সেন্টারের জন্য প্রধান এবং শাখা সার্কিট সুরক্ষা, বড় যন্ত্রপাতির জন্য পাওয়ার কাট-অফ এবং শর্ট সার্কিট সুরক্ষা।
